سیستم TT وIT در سیستم ارتینگ

پیرو مطلب قبلی که درباره سیستم,, های اتصال به زمین ( ارتینگ,) صحبت کردیم و با سیستم,, TN و انواع آن آشنا شدیم به مرور دو سیستم,, TT, IT میپردازیم.این سیستم,, ها نیز همانند سیسیتم TN در تمامی سیستم,, های ارتینگ, از جمله چاه ارت ساختمان ، چاه ارت کارخانه کاربرد دارد و مورد استفاده است.

سیستم,, TT

در این سیستم منبع انرژی (ترانس پست یا ژنراتور برق) در یک یا چند نقطه ارت شده و قسمت های هادی در دسترس و هادی بیگانه تاسیسات به الکترود ارت محلی یا الکترود هایی که نقطه نظر الکتریکی مستقل از ارتهای منبع سیستم هستند،متصل میشوند .یعنی اتصال به زمین حفاظتی هیچ گونه ارتباطی با اتصال به سیستم ندارد.

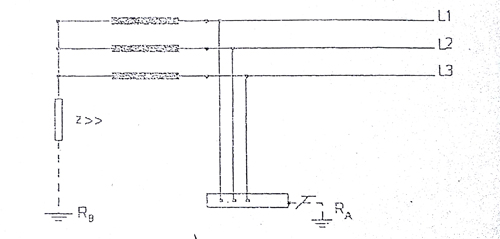

سیستم IT

در این سیستم منبع انرژی (ترانس یا ژنراتور برق) یا به طور کلی ارت نشده، یا بوسیله یک امپدانس بزرگ ارت میشود و قسمت های هادی در دسترس تاسیسات نیز به الکترود ارتی که از نظر الکتریکی مستقل است، وصل میشوند. در این سیستم نیز اتصال به زمین حفاظتی و اتصال سیستم با یکدیگر ارتباط ندارند.

نکته:استفاده از این سیستم برای شبکه های عمومی توزیع برق ممنوع است.

نکته:از سیستم های معرفی شده در این مطالب استفاده از اتصال به زمین TN برای کارخانه ها و کارگاه ها ضروریست، مگر اینکه بر حسب ضرورت از سیستم های TT یا IT با بیان علت ضرورت و کسب اجازه مخصوص  استفاده  شود.
