سیستم اتصال به زمین TN در سیستم ارتینگ

در مطلب قبلی به شرح مختصری از سیستم,, های اتصال, به زمین, ( ارتینگ,) فشار ضعیف پرداختیم که شامل TN,TT,IT  میباشد.

در این مطلب به شرح مختصری از سیستم,, TN میپردازیم، که در تمامی سیستم,,های ارتینگ, از جمله چاه ارت ساختمان ، چاه ارت سوله ، چاه ارت کارخانه ، چاه ارت بیمارستان و......... کاربرد دارد و مورد استفاده قرار میگیرد.

در این نوع  سیستم,, منبع انرژی (ترانس پست یا ژنراتور برق ) در یک یا چند محل به صورت ارت شده و در قسمت های هادی بیگانه تنها به صورت سیم های ارت به نقطه یا نقاط ارت شده منبع متصل میشوند. به طور خلاصه ما مسیری رسانا برای عبور جریان های اتصال, به زمین, تاسیسات به نقطه یا نقاط ارت شده در اختیار داریم.

این سیستم,, به سه دسته ذکر شده در پایین تقسیم بندی میشود که درباره هر کدام شرح مختصری داده میشود.

1) سیستم,, TN-C     2)سیستم TN-S     2)سیستم TN-C-S

1.سیستم TN-C

در این نوع سیستم سیم ارت و نول به صورت مشترک است.یعنی سیم نول که از شینه نول تابلوی اصلی به مصرف کننده ها کشیده میشود میتواند به عنوان نول مورد استفاده قرار گیرد و همچنین میتواند به عنوان سیم ارت یعنی یک انشعاب از سیم نول به بدنه هادی دستگا های مصرف کننده به عنوان سیم ارت وصل شود

کابل های هم مرکز ارت شده یا کابل های یا کابل های غلاف دار فلزی ارت شده که مسیر برگشتی برای عبور جریان اتصال, به زمین, مورد استفاده میگیرد مثال هایی از این سیستم میباشند.

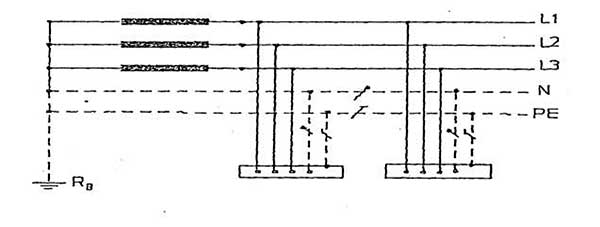

2.سیستم TN-S

در این نوع سیستم سیم های نول و ارت به صورت مجزا قرار دارند.به این معنی که ما میتوانیم در محل تابلوی اصلی برق افزون بر شینه نول ،شینه دیگری به نام شینه ارت را مشاهده کنیم،که سیم ارت اصلی از الکترودهای زمین, به آن وصل شده و از آنجا به صورت موازی سیم های نول و فازها (به شکل پنج سیمه) تا دستگاه های مصرف کننده کشیده شده و به بدنه هادی آنها متصل است.

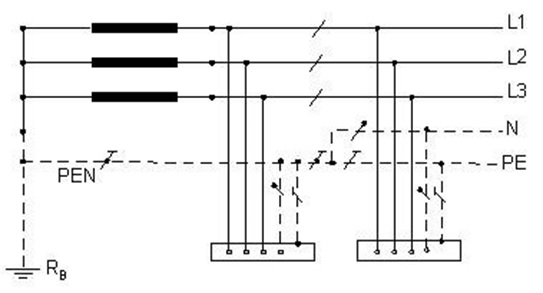

3.سیستم TN-C-S

به طور مشخص تنها در بخشی از این سیستم (معمولا در آغاز مسیر) سیم نول و ارت با هم به صورت مشترک میباشند و از آن نقطه به بعد، سیم پنجمی از نول منشعب شده و جداگانه به بدنه دستگا های مصرف کننده اتصال, داده میشود.

در مطلب بعدی به سیستم TT و IT خواهیم پرداخت و با این سیستم ها بیشتر آشنا خواهیم شد
